Diagrama de Ishikawa: o que é, para que serve e como usar

Figura da silhueta de uma espinha de peixe, representando o Diagrama de Ishikawa

O Diagrama de Ishikawa é uma das ferramentas de qualidade mais importantes no mercado. Se você tem interesse em saber mais sobre, o Na Prática preparou este artigo para explicar.

Sem tempo para ler? Clique no play abaixo para ouvir esse conteúdo.

Você vai ler:

  • O que é o Diagrama de Ishikawa
  • Para que serve a ferramenta e como ela funciona?
  • Quais são os 6Ms do método?
  • Quando se pode usar o Diagrama de Ishikawa?
  • Como montar o Diagrama?
  • Qual a origem do Diagrama de Ishikawa?

O que é o Diagrama de Ishikawa?

O Diagrama de Ishikawa, também conhecido como Diagrama Espinha de Peixe, é uma ferramenta que ajuda as pessoas a identificar possíveis causas para problemas.

Em linhas gerais, ele serve para analisar os processos, em diferentes perspectivas, relacionando causas potenciais para um determinado cenário.



Ou seja, o método serve para que a gente encontre causas para problemas, mas também nos ajuda a encontrar causas para bons resultados – tudo pela análise do processo.

Enfrentando desafios como liderança? Aprenda como maximizar a performance da sua equipe no Programa Executivo: Liderança Transformadora. Saiba mais!

Mas como isso ocorre?

O Diagrama de Ishikawa é constituído de 6 tópicos que, quando analisados, tendem a alocar a maior parte das causas de problemas nas empresas.

Esses 6 tópicos, conhecidas como os 6M do Diagrama Espinha de Peixe, são itens relacionados a processos dentro das organizações.

Dessa forma, sempre que vamos utilizar essa ferramenta, nós analisamos cada um dos 6Ms para definir causas.

Os 6Ms são:

  • Método
  • Máquina
  • Medida
  • Meio Ambiente
  • Material
  • Mão de Obra

Confuso? Não se preocupe que vamos explicar como cada item é analisado.

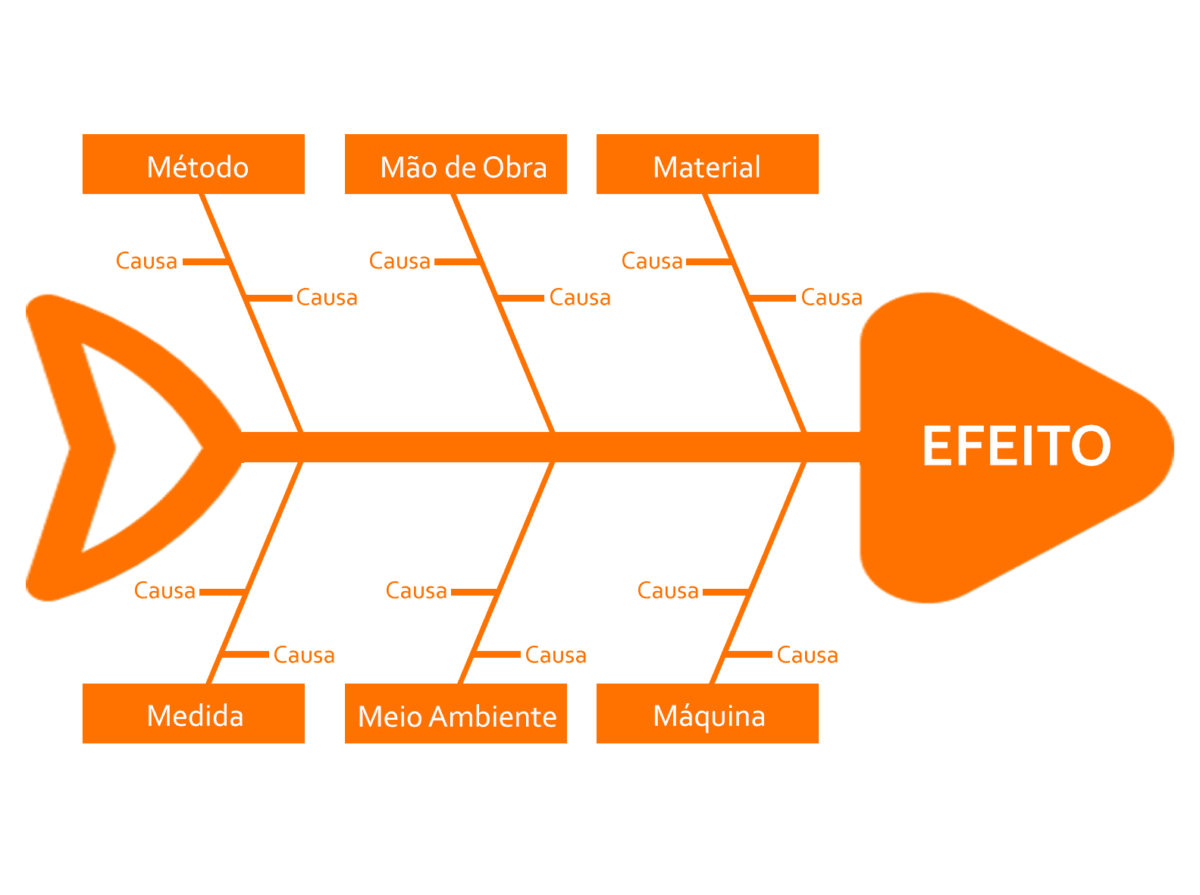

Primeiro, é preciso entender como é a representação do diagrama. Veja a seguir:

Sim, não é à toa que o Diagrama de Ishikawa também é conhecido como Espinha de Peixe. Ao representar o modelo contemplando as 6 áreas de análise de causas, temos a imagem do esqueleto de um peixe fielmente representada.

Nesse esqueleto, cada um dos Ms está relacionado a um mesmo efeito, único, e que está sob análise da equipe. Por isso, lembre-se: o Diagrama deve ser utilizado para analisar um único efeito, claro e bem definido, e que pode ter raízes em várias causas.

A distribuição de cada M dessa maneira facilita a discussão de cada um deles de forma separada.

Entenda o significado dos Ms:

#1. Método

Ao analisar método, a equipe precisa elencar todas as causas em potencial que se relacionam com a forma de trabalho.

Ou seja: Quais as técnicas estão sendo utilizadas pela equipe? Quais as regras estipuladas para realizar os processos? Como determinado profissional conduz sua etapa no processo?

Todas as causas relacionadas à forma que os processos são conduzidos devem constar neste momento da discussão.

#2. Medida

Quando o assunto é medida, estamos falando da forma como nós analisamos os resultados ao fim e ao longo do processo.

Se usamos os dados incorretos, podemos estar fazendo análises incorretas. Se não dominamos as ferramentas que computam os resultados e os dados, podemos ter problemas também.

Portanto, certifique-se de questionar quais as causas relacionadas à forma como você mensura os dados podem estar impactando seu problema ou mal resultado.

#3. Máquina

Seguindo adiante na análise, é preciso dar atenção a todas as ferramentas utilizadas pela equipe durante os processos. Ou seja: temos que analisar a máquina!

Aqui, questões relacionadas a consertos, a programas desatualizados e a servidores com mal funcionamento, por exemplo, devem ser consideradas.

Sempre que alguma máquina estiver atrapalhando os processos, é preciso dar atenção a ela nesta etapa da análise de causa e efeito.

#4. Meio Ambiente

Já quando falamos em Meio Ambiente, a ideia é que as equipes deem atenção especial a tudo que está no entorno da produção e que pode afetar o efeito analisado.

Quando há muita chuva, por exemplos, pedreiros podem atrasar obras de construção. Ou quando a economia vai mal, por outro lado, é possível que produtos supérfluos comecem a vender menos.

Em outro ponto, o meio ambiente também pode estar relacionado às relações das pessoas dentro das empresas. Sobre isso questione-se: as pessoas se sentem confortáveis para exercer suas funções? As pessoas estão felizes ou adoecendo psicologicamente?

Tudo isso deve estar na ponta da língua ao fazermos a análise sobre meio ambiente do Diagrama de Ishikawa.

#5. Material

Nessa etapa do processo, quando pensamos em material, estamos nos referindo aos insumos utilizados durante os processos e que podem ter papel importante para gerar o efeito analisado.

Se uma fábrica de móveis usa madeira ruim, por exemplo, suas mesas e armários serão de má qualidade e vão vender menos. Se os doces de uma confeitaria são feitos com chocolate de má qualidade, com certeza a empresas será menos contratada para festas.

Repare nos materiais utilizados na sua produção, no seu serviço e nos seus processos. Eles podem ser a causa do problema? Então anote no diagrama!

#6. Mão de Obra

Por fim, chegamos à analise de Mão de Obra. Aqui, o objetivo é identificar causas relacionadas às habilidades das equipes, à forma como a equipe é alocada ou, em alguns casos, à falta de equipe.

Pode ser que faltem mais operários na linha de montagem de um carro, pode ser que líder mais analítico esteja tocando uma equipe de vendas e pode haver momentos em que o profissional precisa adquirir alguns conhecimentos para exercer sua função.

Em todos esses casos, a análise de mão de obra precisa ser feita e considerada dentro do Diagrama de Ishikawa.

Leia ainda: Como fazer um Plano de Ação, um mapa para conquistar seus objetivos

Quando é possível utilizar o diagrama de Ishikawa?

Sempre que houver um problema nos processos de um projeto, é possível estabelecer uma discussão baseada nas regras do Diagrama Espinha de Peixe.

Assim, não é preciso atrelar o método a um processo industrial comum. É possível utilizá-lo para um projeto pessoal, para uma meta na sua empresa ou para sua turma de alunos.

Basta encontrar um problema (ou efeito) e buscar analisar cada M pensando as causas.

Leia mais: 3 técnicas comprovadas para identificar pontos cegos ao tomar decisões

Como montar o Diagrama de Ishikawa?

Embora a representação do esqueleto de um peixe tenha se tornado comum, ela não é preponderante para nenhuma análise. Basta que você escreva os 6Ms e os discuta à luz da premissa de que existe apenas 1 efeito analisado e um conjunto de causas prováveis.

O importante, porém, é realizar a análise em equipe, em um brainstorming, para que todos os membros do processo tenham suas opiniões e visões consideradas.

Qual é a origem do Diagrama de Ishikawa?

O Diagrama foi pensado pelo engenheiro químico japonês Kaoru Ishikawa, em 1943, com o objetivo de criar um método padronizado que ajudasse a resolver problemas de produtividades em organizações.

A ideia do criador era estabelecer um modelo que pudesse ser utilizado por todos, desde operários a diretores. Mas foi só anos mais tarde que a ferramenta ganhou seu nome.
